Давайте разберемся, что такое теплый водяной пол, в чем его недостатки и преимущества.

Теплый пол бывает нескольких видов — пленочный, обычный электрический и водяной. В прошлом в богатых домах и банях применялся теплый пол с воздушным подогревом (гипокостум), но сейчас по многим причинам он не используется. Если с электрическими полами все более или менее понятно — стелим теплоизоляцию, обогреватель, стяжку, пол — и наслаждаемся теплом и показаниями счетчика, то водяной пол вызывает некоторые вопросы. Давайте их сформулируем и ответим на них.

Конструкция пола

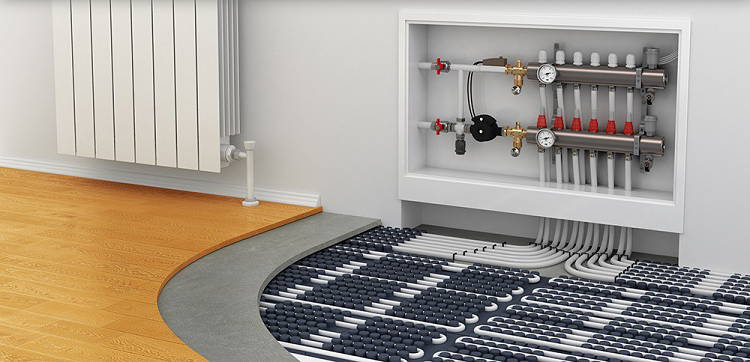

Существуют бетонная и без бетонная конструкции водяного теплого пола. Бетонный водяной пол состоит из гидротеплоизоляционного слоя, на который устанавливаются направляющие. К ним крепятся трубы из сшитого полиэтилена или металлопластика, заливаются цементом, который равномерно распределяет тепло по поверхности пола, на цементную стяжку укладывается напольное покрытие.

В данной системе теплораспределителями являются алюминиевые пластины с пазами, в которых проходят трубки с теплоносителем, а между ними могут устанавливаться силовые элементы, воспринимающие давление. В случае бетонного пола напольное покрытие устанавливается на стяжку или как положено по технологии, в случае без бетонного — поверх верхнего слоя гидроизоляции на промежуточный слой, который выбирается в зависимости от покрытия.

Гидротеплоизоляция

На перекрытие или черновой пол укладывается парогидроизоляционная пленка (например, полиэтиленовая минимальной толщиной 250 мкм), стыки пленки проклеиваются, на пленку кладется слой теплоизоляции. Для холодного перекрытия требуется толстый (до 5 см) слой изоляции, для межэтажных перекрытий можно обойтись 10-20 мм. Одним из самых популярных материалов является плитный полистирол. По периметру помещения в случае бетонной конструкции укладывается демпферная лента, компенсирующая тепловое расширение стяжки. На теплоизоляцию укладываются направляющие.

Теплообменник

Для коттеджа с собственной системой теплоснабжения теплообменник может не потребоваться. В многоквартирном доме его наличие строго обязательно — дело в том, что в системе центрального отопления температура 70-90 градусов, а в контуре теплого пола — 30-40. Кроме того, если вы подключите теплый пол напрямую к системе центрального отопления, соседи снизу получат холодные трубы и побегут жаловаться на вас в жилищную инспекцию, а в жидкости, циркулирующей в системе центрального отопления, помимо воды встречается ржавчина и другие удивительные вещи, которые могут осесть в трубах теплого пола.

Теплообменник осуществляет «развязку» между контурами центрального отопления и теплого пола, поэтому ни разница давлений и температур, ни загрязнения в теплоносителе центрального отопления не влияют на систему теплого пола. В многоквартирном доме систему без теплообменника устанавливать незаконно (как минимум в Москве).

Направляющие и трубы

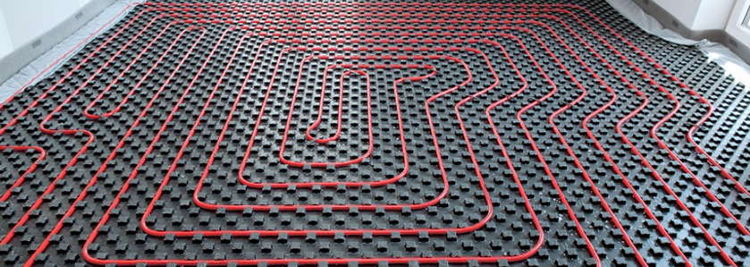

Существует множество вариантов направляющих для труб, каждый производитель комплектующих для теплого пола рекомендует свои. Направляющие не сильно отличаются между собой, их назначение — облегчить монтаж теплого пола, и защищать трубы с теплоносителем от нагрузки. В случае бетонной конструкции можно крепить трубы к сетке на полу, а нагрузку и теплораспределение возьмет на себя бетон. В случае без бетонной конструкции она либо собирается из блоков с определенным шагом, или на пол крепятся направляющие, между которыми устанавливаются трубки с теплоносителем и теплораспределительные пластины.

Трубы делятся на металлополимерные, из сшитого полиэтилена и металлические трубы. Благодаря небольшому коэффициенту температурного расширения, металлополимерные трубы хорошо подходят для укладки в бетонную стяжку. Металлические трубы отличаются хорошей прочностью и теплопроводностью, однако сочетание разных металлов может привести к появлению гальванической пары и быстрому окислению труб. Полиэтиленовые трубы устойчивы, не зарастают и не подвержены коррозии.

Коллектор

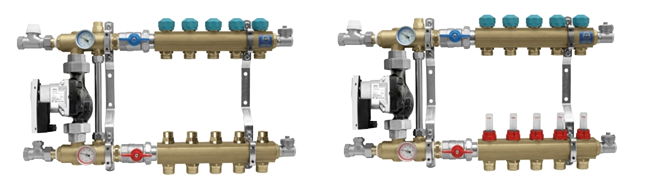

В коллектор сходятся все трубы из теплого пола. Желательно делать несколько контуров в пределах каждой комнаты. Это позволит и плавно регулировать мощность отопления, и выключить контур, в котором возникла протечка. Коллектор оснащен балансировочными клапанами, которые обеспечивают равномерный ток по всем контурам. Максимальная длина трубы, подключаемой к коллектору, составляет при наличии циркуляционного насоса 70 метров для трубы диаметром 16-20 мм.

Напольное покрытие.

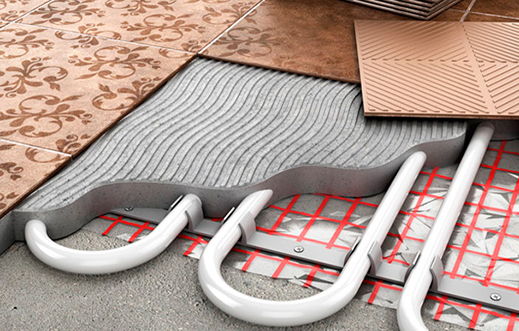

Обычно теплый пол устанавливают под плитку или камень. Дерево, ковры и другие материалы с низкой теплопроводностью плохо подходят для организации теплого пола. Как правило, они не нуждаются в подогреве, и отапливаться будет тонкий участок стяжки между теплоизоляцией и паркетом, а температуру пола в таком случае лучше не поднимать выше 27 градусов, иначе паркет рассохнется. Скорее всего, самостоятельно рассчитать и установить теплый водяной пол под паркет не получится, нужно будет искать организацию с опытом таких работ.

Общая толщина компонентов водяного пола может достигать 50-70 мм.

Преимущества и недостатки

Преимущества:

Экономичность, особенно эффективен теплый водяной пол на большой площади. Допускается прокладка под мебелью, поэтому нет нужды привязываться к обстановке в комнате.

Экологичность, теплый пол обеспечивает благоприятный температурный режим, когда ноги находятся в тепле, а голова — в более прохладном воздухе.

Недостатки:

Сложность монтажа и регулирования.

Трудность согласования и установки, дороговизна.

В многоквартирных домах — теплообменник и циркуляционный насос, сложное согласование.
